GV Serie

Speciaal voor AGV toepassingen
Hoge radiale last, rechte vertanding
Roterende uitgaande as, tegengesteld van draairichting
Ratio 22,5 en 31,5

Speciaal ontworpen voor AGV toepassingen
Hoge radiale last
Roterende uitgaande as voor wielbevestiging
Inclusief wiel, in 3 verschillende uitvoeringen
Tegenovergestelde draairichting
Rechte vertanding
Nominale koppels:
- T_2N : 54 Nm - 418 Nm
Overbrengverhouding
- 2-traps : 22,5 / 31,5
Spelingarm
- 2-traps : ≤ 8 arcmin
Hoog rendement
- 2-traps : ≥ 94%
Eenvoudige montage. zeer compacte bouw
Laag geluidsniveau
Bouwgrootte: GV098 / GV130 / GV165

Bouwgrootte		trap	Ratio¹	GV098	GV130	GV165
Nominaal uitgangskoppel T_2N	Nm	2	22,5	76	237	418
Nominaal uitgangskoppel T_2N	Nm	2	31,5	54	180	396
Noodstop koppel T_2NOT	Nm	2	22,5~31,5	3 keer het Nominaal uitgangskoppel T_2N
Max. Acceleratie koppel T_2B	Nm	2	22,5~31,5	1,8 keer het Nominaal uitgangskoppel T_2N
Nullast koppel ⁽²⁾	NM	2	22,5~31,5	0,3	0,4	0,8
Verdraaispeling⁽³⁾	arcmin	2	22,5~31,5	≤8
Torsie stijfheid	Nm/arcmin	2	22,5~31,5	8	12	16
Nominaal Ingangssnelheid N_1N	rpm	2	22,5~31,5	3.600	3.600	3.600
Max. Ingangssnelheid N_1B	rpm	2	22,5~31,5	6.000	6.000	6.000
Max. Verticale Last	kg	2	22,5~31,5	580	1.000	1.450
Max. Kiepmoment M_2k⁽⁴⁾	Nm	2	22,5~31,5	115	250	470
Bedrijfstemperatuur	°C	2	22,5~31,5	0°C~ 90° C
Beschermingsklasse		2	22,5~31,5	IP54
Smeermiddel		2	22,5~31,5	synthetisch smeermiddel
Montage positie		2	22,5~31,5	alle richtingen
Geluidsniveau ⁽⁵⁾	dB(A)	2	22,5~31,5	≤64	≤66	≤68
Rendement	%	2	22,5~31,5	≥94%
Gewicht	kg	2	22,5~31,5	3.1	5.3	11.8

1. Overbrengverhouding (ratio) ( i = N in / N out )
2. Deze waarden zijn gemeten bij een reductor met ratio=31,5 (2-traps) bij 3.000 rpm zonder last
of bij de respectievelijke nominale ingangssnelheid bij een grotere bouwgrootte.
Bij een lagere ratio en/of hogere rpm, kunnen de waardes hoger zijn/
3. Verdraaispeling is gemeten bij 2% van het Nominaal uitgangskoppel T2N
4. Uitgeoefend op het midden van de as @ 100 rpm
5. Voor IP65 bescherming, neem contact op met Apex Dynamics

Opmerking: Toegepast op het midden van de uitgaande flens bij 100 rpm

Bouwgrootte		GV098		GV130		GV165
Ø⁽¹⁾	Ratio	22,5	31,5	22,5	31,5	22,5	31,5
8	kg.cm²	0,14	0,14	0,58	0,58	-	-
11		0,14	0,14	0,58	0,57	-	-
14		0,13	0,13	0,56	0,56	2,60	2,58
19		-	-	0,52	0,52	2,55	2,53
24		-	-	-	-	2,44	2,42
28-		-	-	-	-	2,30	2,28

(1) Ø Ingaande as diameter

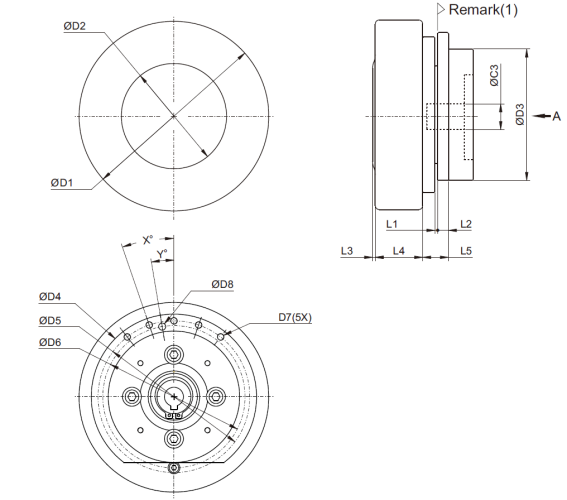

Bouwgrootte	GV098	GV130	GV165
D1 _h11	140	180	220
D2	75	95	110
D3	97	128	162
D4 _g6	122	158	200
D5	112	148	185
D6	105	138,5	176,5
D7	M5 x 0,8P x 8L	M6 x 1.0P x 12L	M8 x 1.25P x 16L
D8	5,2	6,4	9
L1	2	3	4
L2	8	12	16
L3	2	4,5	5
L4	35	48	60
L5	19	25,5	33
X in Graden	19	18	19
Y in Graden	9,5	9	9,5

(1) Afmetingen zijn motor afhankelijk, neem contact op met Apex Dynamics voor details.
* De boring wordt afgewerkt met een spiebaan met een spiebaandiameter ?Ø6, conform DIN 6885/1, maattolerantie JS9.
Zie hieronder de spiebaan afmetingen die overeenkomen met elke boringdiameter.

B (1)	Afmeting
2	6 ≤ ØC3 ≤ 8
3	8 < ØC3 ≤ 10
4	10 < ØC3 ≤ 12
5	12 < ØC3 ≤ 17
6	17 < ØC3 ≤ 22
8	22 < ØC3 ≤ 30

(1) Boring afwerken met spiebaan ≥ Ø6, volgens DIN 6885/1 JS9.
Gebruik de spie van de motor met de juiste sterkte.
* Let op: GV kan alleen worden gecombineerd met een motor met spie en spiebaan.
Voor motoren zonder spie en spiebaan kunt u contact opnemen met Apex Dynamics.

Afmetingen Basisplaat voor montage:

Afmeting	GV098	GV130	GV165
D4 _H7	155	158	200
D5	112	148	185
D6	105	138,5	176,5
D8	5,2	6,4	9
D9	M8 x 1,25P x 15L	M10 x 1.5P x 18L	M12 x 1.75P x 22L
D10	150	190	230
D11	98	130	163
D12	5,5	6,6	9
D13	11	14	17,5
L7	70	90	120
L8	9	10	11
L9	25	34	50
L10	13	13	15
L11	88	110	142
L12	50	60	80
L13	85	105	130
L14	16	20	25
L15	50	56	70
L16	4	4,6	8
L17	8	12	16
L18	14	16,5	22
X in Graden	19	18	19
Y in Graden	9,5	9	9,5
