Tuinte kiest voor de nieuwe PFII tandwielkast van Apex Dynamics

Soms komt alles precies samen. Terwijl Tuinte werkte aan een technisch uitdagend project voor de offshore-industrie, bewees Apex Dynamics hoe flexibel het kan inspelen op de behoeften van zijn klanten. We hadden nog maar net een nieuw product gelanceerd, of we mochten het in recordtijd leveren. Wat begon met een vraag om advies, groeide uit tot een voorbeeld van onze snelheid, wendbaarheid en technische precisie. Daarbij speelde de nieuwe PFII-serie een sleutelrol: een compacte, coaxiale tandwielkast met holle assen die hoge prestaties combineert met een uitzonderlijk korte levertijd.

Over Tuinte

Tuinte is een hightech maakpartner en kenniscentrum in machinebouw, onderdelenproductie en assemblage. One-stop-shopping: het ontwerpen, produceren, verbeteren en onderhouden van (sub)systemen, machines en modules, ondersteund door excellent projectmanagement. Ze voldoen aan de hoge precisie- en kwaliteitseisen die verwacht worden in hightech industrieën als Aerospace & Defence, Semicon, High-end Food, Energy en Consumer Goods. Tuinte beschikt over moderne technieken op gebied van CNC-frezen en CNC-draaien, plaat- en constructiewerk, cleanroom assemblage, lasrobots en gecertificeerde lastechnieken.

Offshore uitdaging

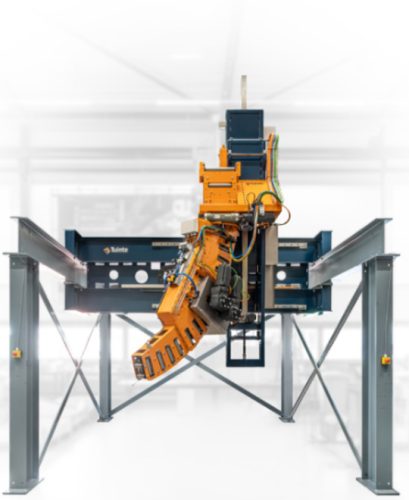

Voor een toepassing in de offshore-sector ontwikkelde Tuinte een inwikkelsysteem waarmee diverse kabels gecontroleerd worden doorgevoerd en in een ronddraaiende mand worden gelegd. De hoogteverstelling van de inlegarm (nozzle) gebeurt via een spindel met wormwielkast, aangestuurd door een Siemens-servomotor. Tijdens de eerste praktijktesten bleek de beschikbare koppelmarge voor het verstellen van de inlegarm onvoldoende; het effectieve rendement van het spindelsysteem viel lager uit, waardoor meer koppel nodig was om het systeem soepel te laten functioneren.

Daarom stelde Tuinte de volgende vraag aan Apex Dynamics. “Goedemiddag Eric,” begon het bericht aan Sales Manager Eric Megens. “Zoals vanmiddag al even besproken hebben we een probleem met de Z-assen (2 stuks) van onze TKF-machine. Een oplossing zou kunnen zijn om een reductiekast van i=1:3 toe te voegen. Qua bouwvormen hebben we dus een haakse kast nodig, of mogelijk een rechte kast met female connectors (holle as). Zou je ons kunnen adviseren welke reductiekasten we hier het beste toe zouden kunnen passen? En heb je hiervan ook STEP-files zodat we kunnen passen of het past?”

Het bleek een vraag die precies op het juiste moment kwam. Slechts een week eerder had Apex Dynamics namelijk de PFII-serie geïntroduceerd: een rechte tandwielkast met holle ingaande én uitgaande as. De gebruikte wormwielkast bij Tuinte had een as-stomp van 20 mm – precies de diameter van de holle as van de PFII090. Ook de gewenste overbrengingsverhouding van 3:1 was beschikbaar. Daarmee verdrievoudigde het ingaande koppel op de wormwielkast en daalde het toerental, wat het rendement van de wormwielkast positief beïnvloedde.

Van aanvraag tot levering in recordtijd

Ook qua ruimte paste de PFII perfect in het ontwerp. De levertijd van vier weken was krap, maar haalbaar. Toch wilde Tuinte de tandwielkasten graag een week eerder ontvangen om uitvoeriger te kunnen testen. Megens legt uit dat hij contact opnam met de planning van Apex Dynamics Inc. om te vragen of een snellere levering mogelijk was. Omdat het product nog maar net geïntroduceerd was, verwachtten ze eigenlijk dat het niet zou lukken. Maar ook Apex Dynamics in Taiwan kon verrassen: ‘In this case we prioritize the delivery and we will deliver one week earlier.’”

En zo gebeurde het dat Apex Dynamics een product dat pas twee weken eerder nieuw was gelanceerd, binnen drie weken kon leveren. “Dat is uitzonderlijk,” zegt Megens. “Normaal gesproken geldt in de techniek de ijzeren driehoek van kwaliteit, snelheid en prijs: kies er twee. Maar in dit geval konden we alle drie waarmaken.”

Over de PFII tandwielkast serie met holle ingaande en uitgaande as

De PFII-serie van Apex Dynamics is een compacte, coaxiale tandwielkast met holle ingaande én uitgaande as. De serie combineert hoge efficiëntie met een onderhoudsarme constructie en is ontworpen voor toepassingen waarin precisie, koppel en ruimtebesparing samenkomen. Dankzij de robuuste opbouw en brede toepasbaarheid vormt de PFII een krachtige oplossing binnen het medium-end segment van planetaire tandwielkasten.

Belangrijke eigenschappen:

• Coaxiale uitvoering met holle ingaande en uitgaande as voor een compacte bouwvorm.
• Overbrengverhoudingen van 3:1 tot 1000:1 en nominale koppels tot circa 228 Nm.
• Radiale klemringkoppeling op de uitgaande as, montagevriendelijk en onderhoudsarm.
• Hoge efficiëntie dankzij geoptimaliseerde tandgeometrie.
• Direct leverbaar via voorraad en eenvoudig te configureren met de DesignTool van Apex Dynamics.

Een samenwerking die alles samenbrengt

Iedere partij profiteerde van de oplossing: Tuinte kon zijn klant op tijd bedienen, Siemens ontving een systeem dat aan alle eisen voldeed en wij van Apex Dynamics lieten zien dat we meedenken én razendsnel kunnen leveren als dat nodig is.

Deze succesvolle samenwerking met Tuinte onderstreept dat innovatie vaak ontstaat op het snijvlak van samenwerking en timing. Dankzij de nieuwe PFII-tandwielkast en de korte lijnen tussen de twee bedrijven werd een technische uitdaging vlot omgezet in een gezamenlijk succes.

Meer informatie over de PFII-serie vind je natuurlijk op de specifieke product pagina van de serie. Heb jij een vraag over de toepassing van deze of andere series tandwielkasten? Neem dan direct contact met ons op en je krijgt onmiddellijk een duidelijke reactie
