Haaks hypoïde
MGOKA serie (3-traps)
- 8 Ruime gaten in uitgaande flens
- Uitgaande flens ISO 9409
- Ratio 100 tot 1000
- Koppel 1.770 Nm – 13.195 Nm
- 8 Ruime gaten in uitgaande flens, ideaal voor tandheugel & rondsel montage
- Versterkte axiale en radiale last
- Heavy Duty haakse hypoïde tandwielkast
- Stalen uitgaande flens ISO 9409
- Schuine vertanding
- Nominale koppels:
- T2N : 1,770 Nm - 4,035 Nm
- Overbrengverhouding
- 3-traps : 100 / 125 / 140 / 175 / 200 / 250 / 350 / 500 / 700 / 1,000
- Spelingarm
- 3-traps : ≤ 4 arcmin
- Hoog rendement
- 3-traps : ≥ 92%
- Eenvoudige montage
- Laag geluidsniveau
- Zeer compacte bouw
- Bouwgrootte: MGOKA320
|
Model |
Stage | Ratio1 | MGOKA320 | |
| Nominaal uitgangskoppel T2N | Nm | 3 | 100 | 3,875 |
| 125 | 3,900 | |||
| 140 | 3,910 | |||
| 175 | 3,930 | |||
| 200 | 3,945 | |||
| 250 | 3,970 | |||
| 350 | 4,000 | |||
| 500 | 4,035 | |||
| 700 | 3,090 | |||
| 1,000 | 1,770 | |||
| Noodstop koppel T2NOT | Nm | 3 | 100~1,000 | 2 keer Nominaal koppel T2N |
| Max. versnellingskoppel T2B | Nm | 3 | 100~1,000 | 1,5 keer Nominaal koppel T2N |
| No Load koppel (2) | Nm | 3 | 100~1,000 | 6 |
| Verdraaispeling (3) | arcmin | 3 | 100~1,000 | ≤ 4 |
| Torsie stijfheid | Nm/ arcmin |
3 | 100~1,000 | 1,275 |
| Nominaal Ingangssnelheid N1N | rpm | 3 | 100~1,000 | 2,100 |
| Max. Ingangssnelheid N1B | rpm | 3 | 100~1,000 | 4,000 |
| Max. axiale last F2a(4) | N | 3 | 100~1,000 | 46,000 |
| Max. Kipmoment M2k(4) | Nm | 3 | 100~1,000 | 22,000 |
| Bedrijfstemperatuur | ºC | 3 | 100~1,000 | -10ºC ~+ 90ºC |
| Beschermingsklasse | 3 | 100~1,000 | IP67 | |
| Smeermiddel | 3 | 100~1,000 | synthetisch tandwiel smeermiddel | |
| Montage positie | 3 | 100~1,000 | alle richtingen | |
| Geluidsniveau (3) | dB(A) | 3 | 100~1,000 | ≤ 72 |
| Rendement | % | 3 | 100~1,000 | ≥ 92 % |
1. Overbrengverhouding (ratio) ( i = N in / N out )
2. Deze waarden zijn gemeten bij een reductor met ratio=10 (1-traps) en ratio=100 (2-traps) bij 3.000 rpm zonder last
3. Verdraaispeling is gemeten bij 2% van het Nominaal uitgangskoppel T2N
4. Uitgeoefend op het midden van de as @ 100 rpm
5. Continu gebruik niet aanbevolen
| Model | MGOKA285 | |
| Ø (1) (C3) | 3-st. | |
| 32 | kg*cm2 | 10.18 |
| 35 | 15.21 | |
| 38 | 20.70 | |
| 42 | 22.83 | |
| 48 | 58.45 | |
(1) Ø Ingaande as diameter

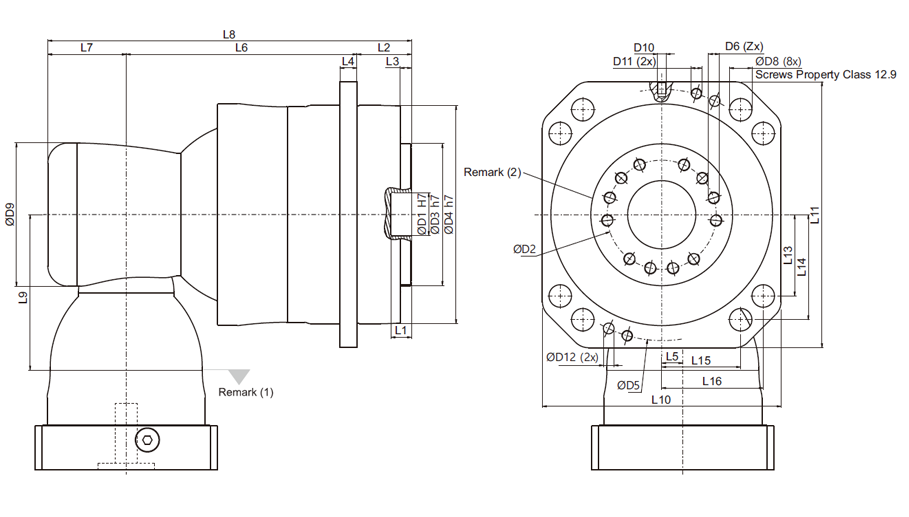

MGOKA 3-traps serie:
| Afmetingen | MGOKA320 |
| D1 H7 | 100 |
| D2 | 160 |
| D3 h7 | 208 |
| D4 h7 | 320 |
| D5 | 368 |
| D6 x spoed x diepte | M20 x 2.5P x 31 |
| D8 | 26 |
| D8 Bevestiging* | M24 |
| D9 | 210 |
| D10 x Pitch | M16x2P |
| D11 x Pitch | M16x2P |
| D12 | 15.7 |
| L1 | 16 |
| L2 | 79.9 |
| L3 | 16.5 |
| L4 | 25 |
| L5 | 31 |
| L6 | 323.4 |
| L7 | 115 |
| L8 | 518.3 |
| L9 | 228 |
| L10 h8 | 350 |
| L11 | 390 |
| L13 | 119.2 |
| L14 | 154 |
| L15 | 115.8 |
| L16 | 148.9 |
| X in graden | 24 |
| Y in graden | 24 |
| Z | 12 |
(1) Afmetingen aan de ingaande kant zijn afhankelijk van de motor adapter. Neem contact op met Apex Dynamics voor details
(2) Voor de flens afmeting, ga naar de MGO-serie
* Gebruik de speciale sluitring, geleverd door APEX.
(2) Voor de flens afmeting, ga naar de MGO-serie
* Gebruik de speciale sluitring, geleverd door APEX.
Brochure Hulp nodig bij jouw applicatie? Onze specialisten gebruiken hun jarenlange ervaring graag om jou te helpen met de selectie van de juiste producten.
