TU/ecomotive kiest voor de AE-serie in de EV ARIA

De visie van TU/ecomotive op de toekomst van mobiliteit gaat verder dan alleen elektrisch rijden; het draait om een fundamentele focus op duurzaamheid. Hun nieuwste voertuig, de ARIA, is een modulaire elektrische stadsauto die specifiek is ontworpen met het oog op repareerbaarheid. Door het eenvoudig vervangen van onderdelen – van individuele accupakketten tot carrosseriedelen – streeft het team ernaar om auto’s langer op de weg te houden en de CO2-uitstoot over de gehele levensduur drastisch te verminderen.

Een aandrijving gebouwd op duurzaamheid

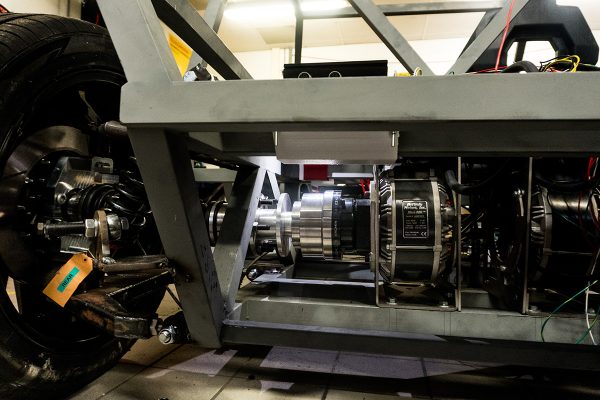

Een auto die decennia mee moet gaan, vraagt natuurlijk ook om een aandrijflijn die gebouwd is rond een filosofie van precisie en betrouwbaarheid. Om dit te realiseren, ontwikkelde het studententeam van de TU Eindhoven een achterwiel-aandrijvingssysteem met twee motoren dat efficiëntie combineert met het koppel dat nodig is voor stadsverkeer.

Apex Dynamics leverde hier graag onze bijdrage aan. Door de levering van twee uiterst nauwkeurige in-line tandwielkasten en actieve ondersteuning bij het ontwerpen van een adapter op maat, hielp Apex Dynamics het team om de kloof tussen de elektromotoren en het wegdek te overbruggen. Hierdoor rijdt de ARIA net zo efficiënt als dat hij gerepareerd kan worden. De configuratie met twee onafhankelijke elektromotoren die de achterwielen aandrijven zorgt voor superieure rijeigenschappen en natuurlijk redundantie.

Efficientie

Maar alleen pure motorkracht is niet voldoende. Elektromotoren presteren optimaal bij hoge toerentallen, terwijl de wielen van een stadsauto juist koppel nodig hebben om vanuit stilstand vlot te accelereren. Zonder een efficiënte transmissie zouden er enorme, zware motoren nodig zijn, wat het gewicht zou verhogen en de actieradius zou beperken. Bovendien zou dit de complexe repareerbaarheid – het kernpunt van ARIA – in de weg staan. Ook zou het dan lastiger worden om zelf reparaties uit te voeren, wat onze duurzaamheidsdoelstellingen zou ondermijnen.

“Er was een transmissieoplossing nodig om dit gat te overbruggen. De eisen waren streng: Een vertragingskast die het koppel van de motor efficiënt kon vermenigvuldigen en tegelijkertijd in de krappe mechanische ruimte van onze achterwielophanging moest passen. De oplossing moest compact, lichtgewicht en eenvoudig, maar vooral effectief zijn, in lijn met ARIA’s filosofie van repareerbaarheid.”

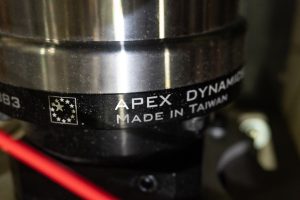

De keuze voor de AE120 tandwielkast

Om aan de strenge eisen van het team te voldoen, werd de Apex Dynamics AE120-007 geïmplementeerd. Een cruciaal voordeel voor het team was het uitgebreide assortiment overbrengingsverhoudingen in onze standaardcatalogus. Hierdoor kon TU/ecomotive het systeem perfect afstemmen op hun specifieke eisen, zonder de eigen ontwerpen te hoeven beperken tot een kleine selectie onderdelen.

In het selectieproces zochten we naar de ideale balans tussen koppel en snelheid. Terwijl er enerzijds voldoende trekkracht nodig was om vanuit stilstand steile hellingen op te rijden, mocht de topsnelheid niet te vroeg worden beperkt door het maximale toerental van de motoren. De overbrengingsverhouding van 1:7 bood hier de perfecte middenweg: het levert de benodigde kracht bij lage toeren voor acceleratie en hellingen, terwijl de motoren voldoende vrij kunnen draaien voor een praktische topsnelheid.

De specificaties van de gekozen AE120-007 zijn:

• Nominaal uitgangskoppel 300 Nm
• Het Maximaal uitgangkoppel is 560 Nm, net zoveel als een Lamborghini Huracán.
• Maximaal toerental 8.000 rpm, net zoveel als een Porsche 911 GT3.

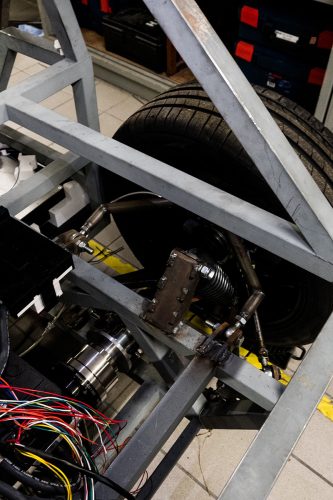

​Aandrijflijn overzicht

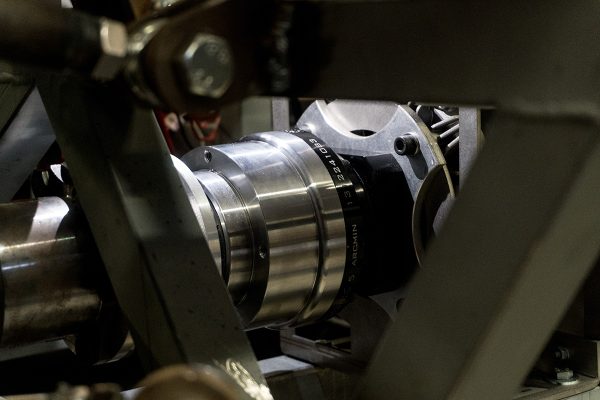

De uiteindelijke aandrijflijn is een toonbeeld van zowel efficiëntie als overzichtelijkheid. De kracht stroomt in een logisch, lineair pad: van de achtermotor naar de op maat gemaakte adapter, via de Apex AE120-tandwielkast voor koppelvermeerdering, en tenslotte via een tweede adapter naar de aandrijfas, die via een spline-interface verbonden is met de wielnaaf.

Deze duidelijke modulaire scheiding – motor, tandwielkast, aandrijfas, wiel – minimaliseert niet alleen mechanische speling. Het ondersteunt direct de missie van ARIA op het gebied van toegankelijkheid. Doordat de aandrijflijn is opgedeeld in afzonderlijke, herkenbare onderdelen, is deze zelfs voor onervaren gebruikers intuïtief te begrijpen en te documenteren. Deze transparantie vereenvoudigt het leerproces, waardoor demontage eenvoudig wordt en reparaties, mocht een onderdeel ooit onderhoud nodig hebben, toegankelijk aanvoelen in plaats van intimiderend.

​Samenwerking

Het integreren van industriële precisie in een innovatief studentenproject brengt vaak technische uitdagingen met zich mee. Bij dit project bleek de kracht van de samenwerking: Apex Dynamics leverde niet alleen de hardware, maar dacht ook mee op engineeringsniveau.

Samen met de studenten is een op maat gemaakte adapterplaat ontworpen die zorgt voor een robuuste verbinding tussen de elektromotoren en de ingang van de AE120-tandwielkast. Deze integratie garandeert de betrouwbaarheid van de aandrijflijn en zorgt dat het systeem toegankelijk blijft voor onderhoud, volledig in lijn met de filosofie van de ARIA.
