GLS Serie

Speciaal voor AGV toepassingen
Hoge radiale last, schuine vertanding
Roterende uitgaande as, ingaande volle as
Tegengestelde draairichting

Speciaal ontworpen voor AGV toepassingen
Hoge radiale last
Ingaande volle as (met of zonder spie)
Roterende uitgaande as voor wielbevestiging of poelie
Tegenovergestelde draairichting
Schuine vertanding
Nominale koppels:
- T_2N : 21 Nm - 355 Nm
Overbrengverhouding
- 1-traps : 3 / 4 / 6 / 9 / 10
- 2-traps : 10 / 15 / 20 / 24 / 30 / 36 / 40 / 45 / 60 / 90
Spelingarm
- 1-traps : ≤ 3 arcmin
- 2-traps : ≤ 5 arcmin
Hoog rendement
- 1-traps : ≥ 97%
- 2-traps : ≥ 94%
Eenvoudige montage
Laag geluidsniveau
Zeer compacte bouw
Bouwgrootte: GLS082 / GLS100 / GLS132

Bouwgrootte		trap	Ratio¹	GLS082	GLS100	GLS132
Nominaal uitgangskoppel T_2N	Nm	1	3	90	155	355
			4	83	168	308
			6	54	115	252
			9	21	50	145

		2	10	60	102	280
			15	90	155	355
			20	83	168	308
			24	54	115	252
			30	54	115	252
			36	21	50	145
			40	53	96	229
			45	21	50	145
			60	54	115	252
			90	21	50	145
Noodstop koppel T_2NOT	Nm	1,2	3~90	3 keer T_2N
Max. Acceleratie koppel T_2B	Nm	1,2	3~90	1,5 keer T_2N
Nullast koppel ⁽⁴⁾	NM	1	3~9	0.45	0.7	1.4
Nullast koppel ⁽⁴⁾	NM	2	10~90	0.2	0.3	0.6
Verdraaispeling⁽³⁾	arcmin	1	3~9	≤3
Verdraaispeling⁽³⁾	arcmin	2	10~90	≤5
Torsie stijfheid	Nm/arcmin	1,2	3~90	8	22	60
Nominaal Ingangssnelheid N_1N	rpm	1	3~9	5,000	3,600	3,600
Nominaal Ingangssnelheid N_1N	rpm	2	10~90	5,000	4,600	4,600
Max. Ingangssnelheid N_1B	rpm	1	3~9	7,000	6,000	6,000
Max. Ingangssnelheid N_1B	rpm	2	10~90	7,000	7,000	7,000
Uitgaande flens: Max. radiale last F_2a1B⁽⁴⁾	N	1,2	3~90	2,860	3,400	7,200
Uitgaande flens: Max. axiale last F_2a2B⁽⁴⁾	N	1,2	3~90	1,430	1,700	3,600
Uitgaande flens: Max. Kiepmoment M_2k⁽⁴⁾	Nm	1,2	3~90	117	155	452
Ingaande flens: Max. radiale last F_2a1B⁽⁴⁾	N	1	3~90	460	600	800
Ingaande flens: Max. radiale last F_2a1B⁽⁴⁾	N	2	10~90	275	400	600
Ingaande flens: Max. axiale last F_2a2B⁽⁴⁾	N	1	3~90	230	300	400
Ingaande flens: Max. axiale last F_2a2B⁽⁴⁾	N	2	10~90	137	230	300
Bedrijfstemperatuur	°C	1,2	3~90	-10°C~ 90° C
Beschermingsklasse		1,2	3~90	IP67
Smeermiddel		1,2	3~90	synthetisch tandwiel smeermiddel
Montage positie		1,2	3~90	alle richtingen
Geluidsniveau ⁽⁵⁾	dB(A)	1	3~9	≤58	≤59	≤64
Geluidsniveau ⁽⁵⁾	dB(A)	2	10~90	≤58	≤59	≤60
Rendement	%	1	3~9	≥97%
Rendement	%	2	10~90	≥94%
Gewicht	kg	1	3~9	2.6	4.5	9.9
Gewicht	kg	2	10~90	3.1	5.3	11,8

1. Overbrengverhouding (ratio) ( i = N in / N out )
2. Deze waarden zijn gemeten bij een reductor met ratio=9 (1-traps) en ratio=90 (2-traps) bij 3.000 rpm zonder last
of bij de respectievelijke nominale ingangssnelheid bij een grotere bouwgrootte
3. Verdraaispeling is gemeten bij 2% van het Nominaal uitgangskoppel T2N
4. Uitgeoefend op het midden van de as @ 100 rpm
5. Deze waarden zijn gemeten bij een reductor met ratio 10 (1-stage) of ratio 100 (2-stage) bij 3.000 rpm zonder last
Bij lager en/of hoger rpm kunnen de geluidsniveaus 3 to 5 dB hoger zijn

Opmerking : Toegepast op het midden van de uitgaande flens bij 100 rpm

Size		GLS082	GLS100	GLS132
Stage
1	kg.cm²	0.19	0.62	1.78
2	kg.cm²	0.06	0.19	0.62

Bouwgrootte	GLS082	GLS100	GLS132
D1 _h7	82	100	132
D2 _h7	80	96	128
D3	70	84	114
D4 x Pitch x Diepte	M5 x 0,8P x 8	M6 x 1.0P x 10	M8 x 1.25P x 12,5
D5	100	122	166
D6	M6 x 1,0P	M8 x 1,25P	M10 x 1,5P
L1	90	108	140
L2	57,5	62,5	85,5
L3	67,5	75,5	101,5
L4	3	3,5	4
L5	7	9,5	12
L6	22	24	34

(1) Afmetingen zijn motor afhankelijk, neem contact op met Apex Dynamics voor details.
(2) Als alternatief voor de ingaande “HOLLE AS” is ook een ingaande “VOLLE AS” beschikbaar, zie GLS-Serie.

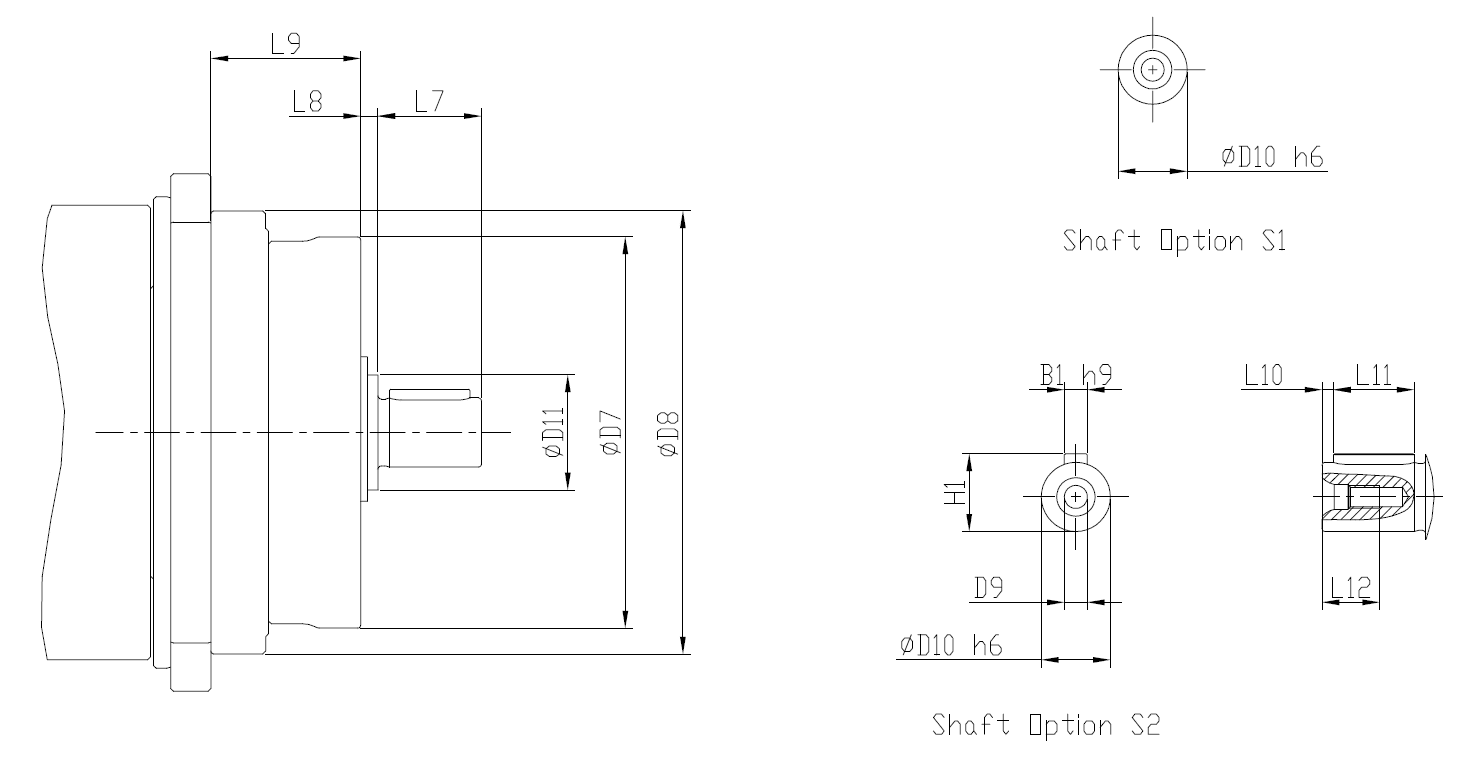

Input shaft

Bouwgrootte	Trap	GLS082	GLS100	GLS132
D7	1	68	84	93
D7	2	60	68	84
D8	1,2	77	100	136
D9	1	M4 x 0,7P	M8 x 1,25P	M10 x 1,5P
D9	2	M3 x 0,5P	M4 x 0,7P	M8 x 1,25P
D10 _h6	1	12	22	28
D10 _h6	2	10	12	22
D11	1	20	28	35
D11	2	17	20	28
L7	1	18	36	42
L7	2	15	18	36
L8	1	3	3	4
L8	2	3	3	3
L9	1	26	38	45,5
L9	2	44,5	54	67,5
L10	1	2	3	5
L10	2	2	2	3
L11	1	14	28	32
L11	2	10	14	28
L12	1	10	19	22
L12	2	9	10	19
B1 _h9	1	4	6	8
B1 _h9	2	3	4	6
H1	1	13,5	24,5	31
H1	2	11,2	13,5	24,5
